淄博化工园区气体泄漏预警系统整体建设方案

更新时间：2026-06-02 作者：站长来源：网络点击次数：0

一、项目背景淄博化工园区存在多种易燃易爆、有毒有害气体，如可燃气体（天然气、液化气等）、有毒气体（一氧化碳、硫化氢等）。气体泄漏可能引发爆炸、中毒等严重安全事故

一、项目背景

淄博化工园区存在多种易燃易爆、有毒有害气体，如可燃气体（天然气、液化气等）、有毒气体（一氧化碳、硫化氢等）。气体泄漏可能引发爆炸、中毒等严重安全事故，威胁人员生命和财产安全。因此，建设一套高效的气体泄漏预警系统至关重要。济南德耐电子有限公司作为济南本地厂家，服务覆盖山东及全国，专注于为各类恶劣、强腐蚀及高危险防爆型环境提供可靠的气体安全检测解决方案，在气体报警器领域拥有深厚的技术积累与行业经验，能够为淄博化工园区提供专业的气体泄漏预警系统建设方案。

二、系统需求分析

（一）本地工况与常见泄漏气体

淄博化工园区常见的泄漏气体包括可燃气体如甲烷、丙烷等，以及有毒气体如一氧化碳、硫化氢等。这些气体在生产、储存和运输过程中可能因设备老化、操作不当等原因发生泄漏。

（二）用户痛点

气体泄漏检测不及时，易引发爆炸、中毒等安全事故，常规设备响应慢、精度低。
化工园区环境复杂，存在高危爆炸环境、高盐雾、高低温等情况，普通检测设备防爆、防护等级不足，易损坏且抗干扰能力差。
园区多区域气体监测时，设备布线复杂、通讯距离有限，无法实现集中监控与异地管理。
设备故障后无精准故障指示，排查维修耗时，影响生产安全，且售后响应不及时、服务无保障。
不同场景对气体检测类型、量程、报警点要求不同，常规设备无法定制化适配，联动控制能力弱。
传感器易中毒、老化快，校准维护繁琐，普通设备无现场校准功能，需返厂处理效率低。
缺乏专业的气体检测系统整体解决方案，设备无法与现有DCS/GDS系统兼容，数据无法互通。

三、系统设计

（一）系统架构

本系统采用分布式架构，由气体探测器、控制器、监控中心和通信网络组成。气体探测器分布在园区各个监测点，实时检测气体浓度；控制器负责收集探测器的数据，并进行处理和分析；监控中心通过通信网络接收控制器的数据，实现对园区气体泄漏情况的集中监控和管理。

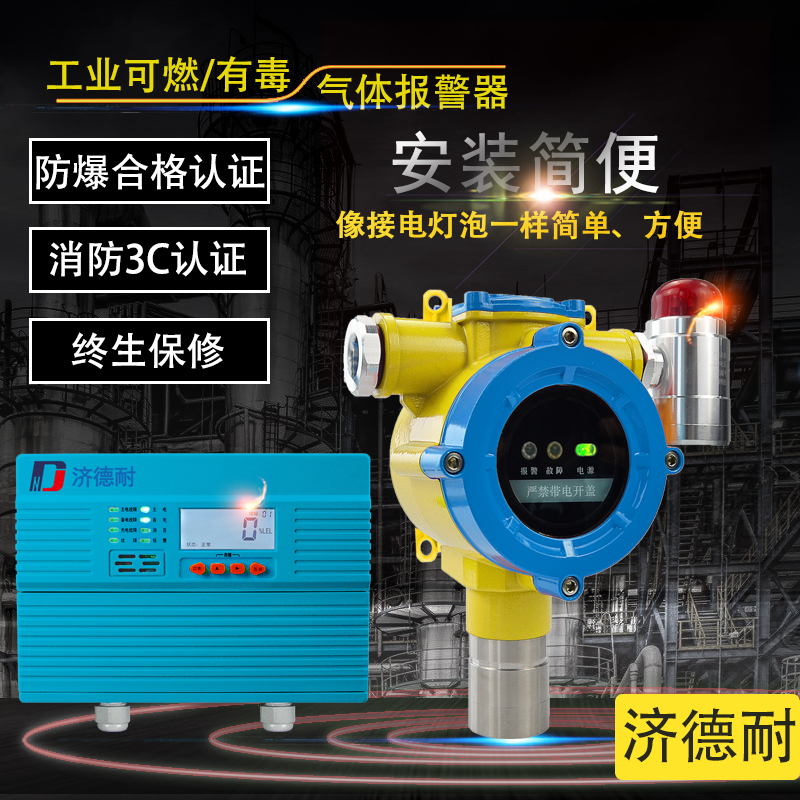

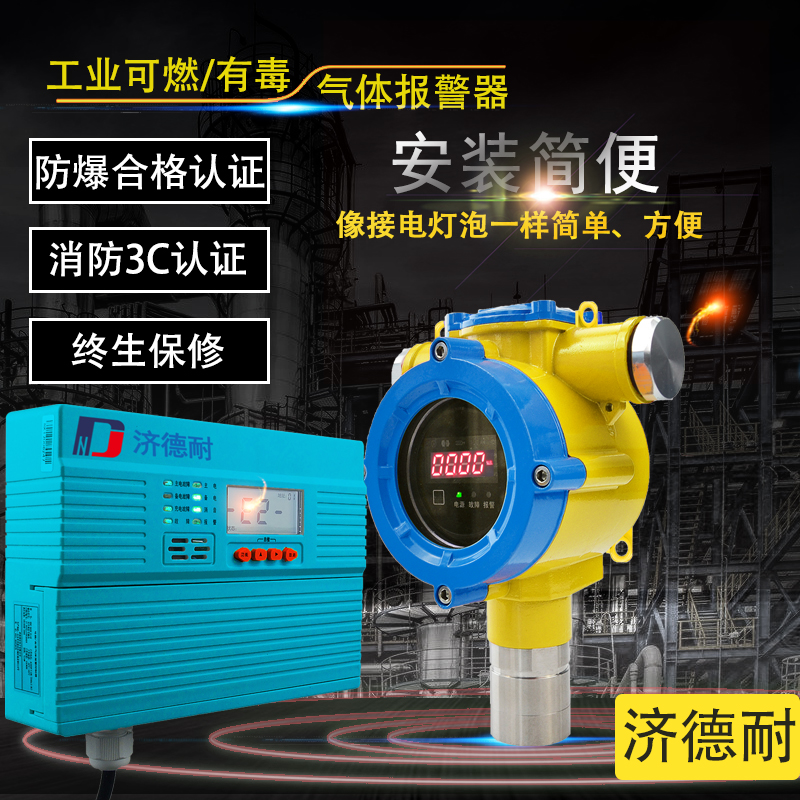

（二）设备选型

气体探测器检测精度：可燃气体±3%LEL；有毒气体±5%FS（常规）。
响应时间：可燃气体≤30s；有毒气体≤60s（常规）；T90＜25s。
防爆等级：ExdIICT6Gb，适配1区/2区高危爆炸环境。
防护等级：IP66，适用于化工园区复杂的环境。
测量范围：可燃气体3 - 100%LEL；一氧化碳0 - 1000ppm/0 - 2000ppm；硫化氢0 - 50ppm等。
信号输出：M - BUS两总线/4 - 20mA，可与其他系统实现标准化接口集成对接。
工作温度：催化燃烧/红外 - 40℃~ + 70℃、烤漆房环境可定制耐高温 + 180℃，电化学 - 20℃~ + 50℃。
使用寿命：传感器催化燃烧式3 - 5年，电化学式1 - 3年，红外或激光3 - 5年。
报警浓度设置：支持自定义可自由设置报警点，可燃气体默认低报25%LEL、高报50%LEL；有毒气体按气体类型定制。
声光报警：指示灯报警，可选配防爆声光报警灯（≥95dB）。

控制器信号输出：RS485（Modbus/RTU）、2组继电器开关量、GPRS/NB - IOT/4G（选配）。
工作电压：主电AC220V±15%，备电32.4VDC/1.8Ah（选配）。
工作温度： - 20℃~ + 55℃/0℃~ + 40℃。
声光报警：≥75dB，故障/浓度报警不同声音，LED光报警。

监控中心配备专业的监控软件，实现对园区气体泄漏情况的实时监控、数据存储、分析和报警功能。支持多终端/多平台异地集中监控，报警自动提醒。

（三）系统功能

实时监测：实时监测园区内各个监测点的气体浓度，并将数据传输到监控中心。
报警功能：当气体浓度超过设定的报警值时，探测器和声光报警器发出声光报警信号，同时监控中心也会收到报警信息。
联动控制：系统支持开关量信号输出，可与排风系统、声光报警器、喷淋系统等消防设施联动控制，当发生气体泄漏时，自动启动相应的应急措施。
远程监控：支持GPRS/NB - IOT/4G物联网传输，实现多终端/多平台异地集中监控，方便管理人员随时随地了解园区气体泄漏情况。
数据存储与分析：系统能够存储历史监测数据，并提供数据分析功能，为园区的安全管理提供决策依据。

四、安装与调试

（一）安装要点

根据园区的布局和气体泄漏风险区域，合理布置气体探测器的位置。探测器应安装在气体容易积聚的地方，如设备附近、管道接口处等。
探测器的安装高度应根据检测气体的密度来确定，比空气重的气体，探测器应安装在距地面0.3 - 0.6m处；比空气轻的气体，探测器应安装在距天花板0.3 - 0.6m处。
控制器应安装在便于操作和维护的地方，如监控室或值班室。
系统的布线应符合相关的电气安装规范，确保信号传输稳定可靠。

（二）调试步骤

检查设备的安装是否正确，接线是否牢固。
对探测器进行零点校准和量程校准，确保检测精度。
测试系统的报警功能和联动控制功能，确保系统能够正常工作。
对系统进行试运行，观察系统的运行情况，及时发现并解决问题。

五、校准与维护

（一）校准周期

常规工业工况建议每年校准一次，高粉尘、强腐蚀、高湿恶劣环境建议每半年校准一次。

（二）维护内容

定期检查探测器的外观是否有损坏，传感器是否正常工作。
清洁探测器的探头，确保检测精度。
检查控制器的运行状态，及时处理故障信息。
定期对系统进行巡检，确保系统的正常运行。

六、售后保障

济南德耐电子有限公司提供7×24小时售后保障，1小时内响应、24小时出具解决方案，质保期为产品出厂之日起一年（人为及不可抗力除外）。公司具备强大的定制化与系统集成能力，产品资质认证齐全，可满足多样化复杂采购需求。同时，公司还提供电话视频技术指导、远程标定、远程升级、远程故障诊断等全方位技术服务。

七、FAQ常见问题

资质要求：产品符合国标GB15322.1 - 2019、GB/T50493 - 2019，拥有防爆合格证、消防型式认可、CMC计量许可证、CPA计量认证，探测器防爆等级Exd IIC T6 Gb，防护等级IP66。
校准周期：常规工业工况每年校准一次，高粉尘、强腐蚀、高湿恶劣环境每半年校准一次。
远程监控：支持GPRS/NB - IOT/4G物联网传输，可实现多终端/多平台异地集中监控，报警自动提醒。
消防验收：产品资质齐全，符合相关消防标准，可协助用户通过消防验收。
防爆等级：探测器防爆等级Exd IIC T6 Gb，适配1区/2区高危爆炸环境。
传感器寿命：催化燃烧式3 - 5年，电化学式1 - 3年，红外或激光3 - 5年。
售后响应：提供7×24小时售后保障，1小时内响应、24小时出具解决方案。
质保政策：质保期为产品出厂之日起一年（人为及不可抗力除外）。
安装调试：公司提供规范的安装调试服务，确保系统正常运行。
系统对接：产品提供4 - 20mA、modbus、RS485等信号有线通讯，可与其他消防GDS系统、PLC系统、DCS系统实现标准化接口集成对接。
