一、淄博产业园区现状与需求分析淄博产业园区存在众多化工企业，常见泄漏气体包括可燃气体如煤气、天然气、液化气等，以及有毒气体如一氧化碳、硫化氢等。园区对气体安全检

一、淄博产业园区现状与需求分析

淄博产业园区存在众多化工企业，常见泄漏气体包括可燃气体如煤气、天然气、液化气等，以及有毒气体如一氧化碳、硫化氢等。园区对气体安全检测有较高要求，传统检测设备响应慢、精度低，无法满足园区多区域、多气体的检测需求，且布线复杂、难以集中监控。

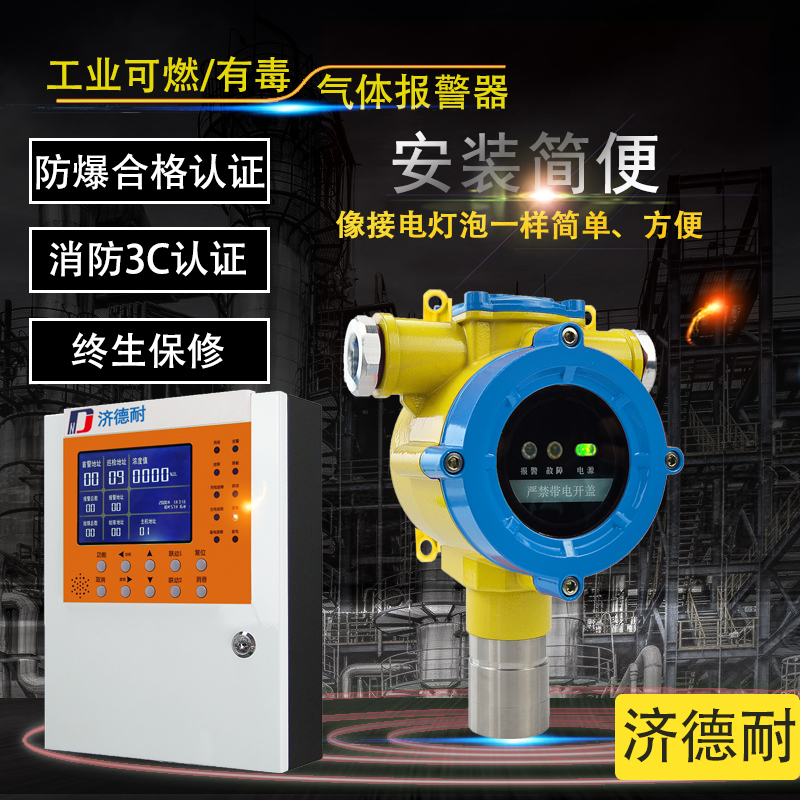

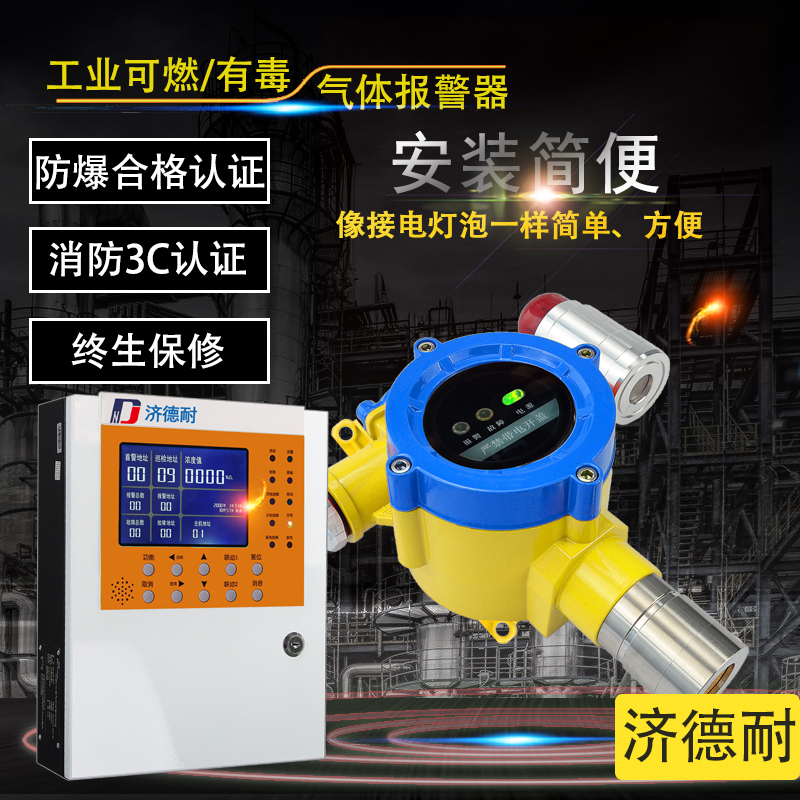

二、济南德耐电子有限公司气体报警器介绍

济南德耐电子有限公司是深耕可燃气体报警器领域十多年的专业企业，服务覆盖山东及全国。其气体报警器具有以下核心参数：

检测精度：可燃气体±3%LEL；有毒气体±5%FS（常规）。
响应时间：可燃气体≤30s；有毒气体≤60s（常规）；T90＜25s。
防爆等级：ExdIICT6Gb/ExdbIICT6Gb，适配1区/2区高危爆炸环境。
防护等级：探测器IP66；控制器IP30；便携式IP65/IP66。
测量范围：可燃气体3 - 100%LEL；氧气0 - 25%VOL；一氧化碳0 - 1000ppm/0 - 2000ppm；硫化氢0 - 50ppm；氯气0 - 10ppm。
信号输出：探测器M - BUS两总线/4 - 20mA；控制器RS485（Modbus/RTU）、2组继电器开关量、GPRS/NB - IOT/4G（选配）。
工作温度：探测器催化燃烧/红外 - 40℃~ +70℃、烤漆房环境可定制耐高温 +180℃，电化学 - 20℃~ +50℃；控制器 - 20℃~ +55℃/0℃~ +40℃；便携式 - 25℃~ +55℃/ - 40℃~ +70℃。
使用寿命：传感器催化燃烧式3 - 5年，电化学式1 - 3年，红外或激光3 - 5年，半导体0.5 - 3年，PID光离子1 - 3年；整机质保出厂之日起1年。
报警浓度设置：支持自定义可自由设置报警点，可燃气体默认低报25%LEL、高报50%LEL；有毒气体按气体类型定制。
声光报警：探测器指示灯报警，可选配防爆声光报警灯（≥95dB）；控制器≥75dB，故障/浓度报警不同声音，LED光报警；便携式声 + 光 + 震动报警（70dB≤报警声≤115dB）。
远程监控：支持GPRS/NB - IOT/4G物联网传输，多终端/多平台异地集中监控，报警自动提醒。

三、组网安装方案

（一）系统架构设计

采用分层分布式结构，包括现场探测器层、区域控制器层和中央监控层。现场探测器负责实时检测气体浓度，将信号传输至区域控制器；区域控制器对数据进行处理和分析，并上传至中央监控层；中央监控层实现对整个园区气体报警系统的集中管理和监控。

（二）设备选型与布局

探测器选型：根据园区内不同区域的气体类型和危险等级，选择合适的探测器。如在化工生产区域，选择防爆等级高、检测精度高的探测器；在仓库等区域，选择防护等级高的探测器。
探测器布局：按照GB/T50493 - 2019《石油化工可燃气体和有毒气体检测报警设计标准》的要求，合理布置探测器。在可能泄漏气体的设备附近、通风不良的区域等位置安装探测器，确保检测无死角。

（三）布线方案

线缆选择：选择符合国家标准的电缆，如M - BUS两总线电缆用于探测器与控制器之间的连接，RS485电缆用于控制器与中央监控层之间的连接。
布线方式：采用桥架或线管进行布线，确保线缆的安全和整齐。在穿越楼板、墙壁等位置时，做好密封处理，防止气体泄漏。

（四）安装步骤

探测器安装：根据现场实际情况，确定探测器的安装位置和高度。
使用膨胀螺栓或其他固定方式将探测器固定在安装位置上。
连接探测器的电源线和信号线，确保连接牢固。

控制器安装：选择合适的安装位置，如控制室或值班室。
将控制器固定在安装支架上。
连接控制器的电源线、信号线和通讯线。

中央监控层安装：安装服务器、显示器等设备。
进行软件安装和配置，实现对整个系统的集中监控和管理。

四、系统调试与验收

（一）系统调试

对探测器进行单点调试，检查探测器的灵敏度和响应时间是否符合要求。
对控制器进行调试，检查控制器的功能是否正常，如报警功能、数据显示功能等。
进行系统联调，检查整个系统的运行情况，确保各设备之间的通讯正常。

（二）验收标准

系统应符合GB15322.1 - 2019《测量范围为0～100％LEL的点型可燃气体探测器》等相关国家标准的要求。
探测器的检测精度、响应时间等性能指标应符合产品说明书的要求。
系统的报警功能应正常，声光报警信号应清晰、明显。
系统的远程监控功能应正常，能够实现多终端/多平台的异地集中监控。

五、维护与保养

（一）日常维护

定期检查探测器的外观是否完好，有无损坏或松动。
检查探测器的工作状态，如指示灯是否正常亮起。
清洁探测器的传感器，确保传感器的灵敏度。

（二）校准周期

常规工业工况建议每年校准一次，高粉尘、强腐蚀、高湿恶劣环境建议每半年校准一次。

（三）故障处理

当系统出现故障时，应及时进行排查和处理。济南德耐电子有限公司提供7×24小时售后保障，1小时内响应、24小时出具解决方案。

六、FAQ常见问题

资质要求：产品具备防爆合格证、消防型式认可、CMC计量许可证、CPA计量认证等资质，符合国标GB15322.1 - 2019、GB/T50493 - 2019等相关标准。
校准周期：常规工业工况每年校准一次，高粉尘、强腐蚀、高湿恶劣环境每半年校准一次。
远程监控：支持GPRS/NB - IOT/4G物联网传输，可实现多终端/多平台异地集中监控，报警自动提醒。
消防验收：产品符合相关消防标准，可通过消防验收。
防爆等级：探测器防爆等级为ExdIICT6Gb，适配1区/2区高危爆炸环境。
传感器寿命：催化燃烧式3 - 5年，电化学式1 - 3年，红外或激光3 - 5年，半导体0.5 - 3年，PID光离子1 - 3年。
售后响应：提供7×24小时售后保障，1小时内响应、24小时出具解决方案。
质保政策：质保期为产品出厂之日起一年（人为及不可抗力除外）。
安装调试：公司提供规范的安装调试服务，确保系统正常运行。
系统对接：产品可与其他消防GDS系统、PLC系统、DCS系统实现标准化接口集成对接。

常见问题

餐饮燃气报警器需要具备哪些资质才能通过验收？

设备需持有防爆合格证、消防型式认可、CMC 计量许可证、CPA 计量认证，同时产品符合 GB15322.1-2019、GB/T50493-2019 国家标准，资质完整方可通过检查。

餐饮后厨选用的燃气报警器防爆等级有什么要求？

餐饮用气区域属于防爆环境，设备防爆等级需达到 Exd IIC T6 Gb，可适配场所防爆使用要求。

燃气报警器传感器一般能用多久，到期如何更换？

主流催化燃烧传感器使用寿命 3-5 年，达到使用年限后可联系本地售后上门更换传感器模块，维护便捷。

本地售后响应速度如何，出现故障多久能处理？

本地就近售后网点覆盖全面，7×24 小时服务，1 小时内响应，简单故障远程排查处理，复杂故障同城快速上门维修。

设备是否支持本地远程监控功能？

支持 4G、NB-IOT 物联网远程云监控，手机短信、公众号、小程序均可接收异地报警提醒。
