温州化工园区报警主机分路联动控制本地安装教学教程

济南德耐电子有限公司是深耕可燃气体报警器领域十多年的专业企业，服务覆盖山东及全国，专注为恶劣、强腐蚀及高危险防爆型环境提供可靠气体安全检测解决方案。在温州化工园区，气体报警器的正确安装对于保障园区安全至关重要，以下是报警主机分路联动控制本地安装的详细教程。

一、安装前准备

（一）确认安装环境

温州化工园区存在多种易燃易爆及有毒气体，如氢气、一氧化碳、硫化氢等。安装前需确认安装位置无强电磁干扰、无剧烈震动，环境温度和湿度在设备工作范围内。报警主机工作温度一般为 -20℃~ +55℃，探测器工作温度根据类型不同有所差异，催化燃烧/红外 -40℃~ +70℃，电化学 -20℃~ +50℃。

（二）检查设备及配件

检查报警主机、探测器、联动设备（如排风扇、电磁阀等）是否完好，配件是否齐全。设备应具备防爆合格证、消防型式认可、CMC 计量许可证、CPA 计量认证等资质，符合国标 GB15322.1 - 2019、GB/T50493 - 2019 要求，防爆等级为 Exd IIC T6 Gb，防护等级探测器为 IP66，控制器为 IP30。

（三）规划安装位置

根据园区布局和气体泄漏可能区域，合理规划报警主机和探测器的安装位置。探测器应安装在气体易泄漏处，如管道接口、阀门附近等。报警主机应安装在便于操作和观察的位置。

二、安装步骤

（一）探测器安装

打孔：根据探测器安装孔位置，在安装墙面打孔，使用膨胀螺栓固定安装支架。
安装探测器：将探测器固定在安装支架上，确保安装牢固。
接线：按照探测器接线图，连接电源线和信号线。探测器信号输出一般为 M - BUS 两总线/4 - 20mA。

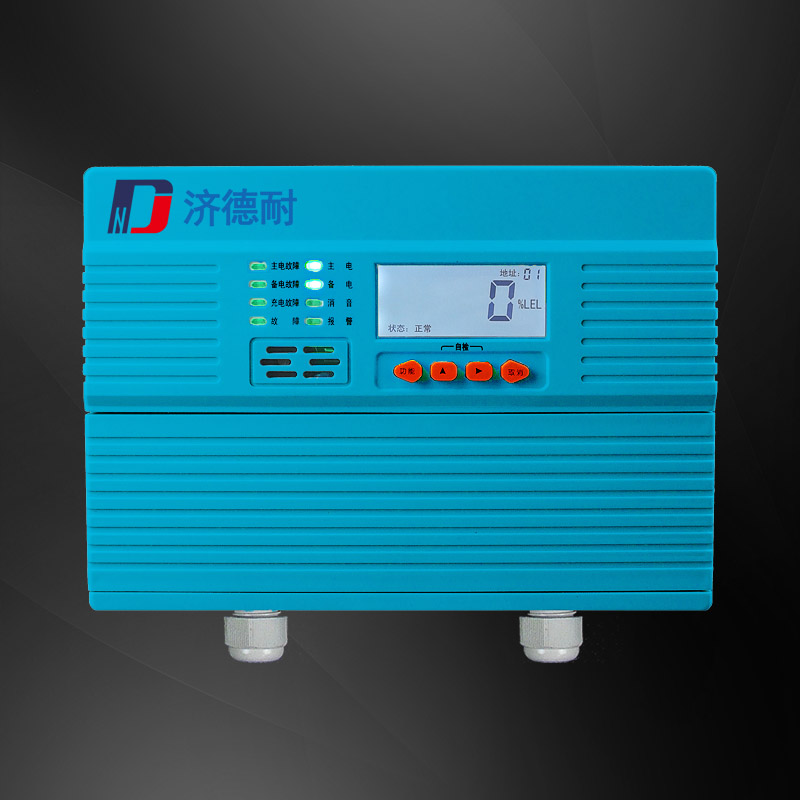

（二）报警主机安装

确定安装位置：选择干燥、通风、便于操作的墙面安装报警主机。
固定主机：使用膨胀螺栓将报警主机固定在墙面上。
接线：连接主电源（AC220V±15%）、备用电（32.4VDC/1.8Ah 选配），并将探测器信号线接入报警主机相应接口。报警主机信号输出为 RS485（Modbus/RTU）、2 组继电器开关量、GPRS/NB - IOT/4G（选配）。

（三）联动设备安装

排风扇安装：根据园区通风需求，在合适位置安装排风扇，并连接电源线和控制线。控制线与报警主机继电器开关量输出接口连接。
电磁阀安装：在燃气管道上安装电磁阀，连接电源线和控制线。控制线同样与报警主机继电器开关量输出接口连接。

三、调试与校准

（一）通电检查

接通报警主机电源，检查主机是否正常开机，显示屏是否显示正常。

（二）探测器调试

使用标准气体对探测器进行调试，检查探测器响应时间（可燃气体：≤30s；有毒气体：≤60s（常规）；T90＜25s）和检测精度（可燃气体：±3%LEL；有毒气体：±5%FS（常规））是否符合要求。

（三）联动功能调试

触发探测器报警，检查报警主机声光报警是否正常（探测器指示灯报警，可选配防爆声光报警灯（≥95dB）；控制器≥75dB，故障/浓度报警不同声音，LED 光报警），联动设备（排风扇、电磁阀等）是否正常动作。

四、本地维护与保养

（一）日常检查

定期检查报警主机和探测器的工作状态，查看显示屏是否正常显示，指示灯是否正常亮起。

（二）校准周期

常规工业工况建议每年校准一次，温州化工园区环境复杂，高粉尘、强腐蚀、高湿恶劣环境建议每半年校准一次。

（三）故障处理

如设备出现故障，济南德耐电子提供 7×24 小时售后保障，1 小时内响应、24 小时出具解决方案。常见故障及处理方法如下：

五、本地场景适配

（一）不同气体检测

温州化工园区存在多种气体，济南德耐电子的气体报警器可检测可燃气体（如氢气、甲烷等）和有毒气体（如一氧化碳、硫化氢等），测量范围根据气体类型不同有所差异，如可燃气体为 3 - 100%LEL，氧气为 0 - 25%VOL 等。

（二）复杂工况适应

园区内可能存在高温、高湿、强腐蚀等复杂工况，设备具备宽温工作特性，探测器催化燃烧/红外可在 -40℃~ +70℃ 工作，电化学可在 -20℃~ +50℃ 工作，防护等级达 IP66，可有效适应复杂环境。

六、FAQ 常见问题

通过以上安装教程和注意事项，可确保温州化工园区报警主机分路联动控制本地安装的正确性和安全性，为园区气体安全提供可靠保障。
