聊城厂区气体报警控制器接线配套安装教程

更新时间：2026-06-03 作者：站长来源：网络点击次数：0

济南德耐电子有限公司是深耕可燃气体报警器领域十多年的专业企业，专注为恶劣、强腐蚀及高危险防爆型环境提供可靠气体安全检测解决方案。在聊城厂区，其气体报警控制器的接

济南德耐电子有限公司是深耕可燃气体报警器领域十多年的专业企业，专注为恶劣、强腐蚀及高危险防爆型环境提供可靠气体安全检测解决方案。在聊城厂区，其气体报警控制器的接线配套安装对于保障厂区安全至关重要，以下是详细教程。

一、前期准备

确认现场环境聊城厂区可能存在多种易燃易爆或有毒气体，如石油化工厂区可能有甲烷、氢气等可燃气体，化工车间可能有氯气、硫化氢等有毒气体。需提前了解厂区内常见泄漏气体的种类和分布情况，以便合理选择气体报警控制器及探测器的类型和安装位置。
检查安装现场的温度、湿度、粉尘等环境条件，确保符合气体报警控制器的工作要求。济南德耐电子的气体报警控制器工作温度范围较宽，探测器催化燃烧/红外可在 -40℃~ +70℃工作，电化学可在 -20℃~ +50℃工作；控制器可在 -20℃~ +55℃工作。

准备安装工具常用工具如螺丝刀、扳手、电钻、剥线钳等，确保工具完好且符合安全标准。

确认产品规格和数量根据厂区的面积、布局和气体检测需求，确定所需气体报警控制器和探测器的规格和数量。济南德耐电子的产品测量范围多样，可燃气体测量范围为 3 - 100%LEL，氧气为 0 - 25%VOL，一氧化碳为 0 - 1000ppm/0 - 2000ppm 等，可根据实际需求选择。

二、接线步骤

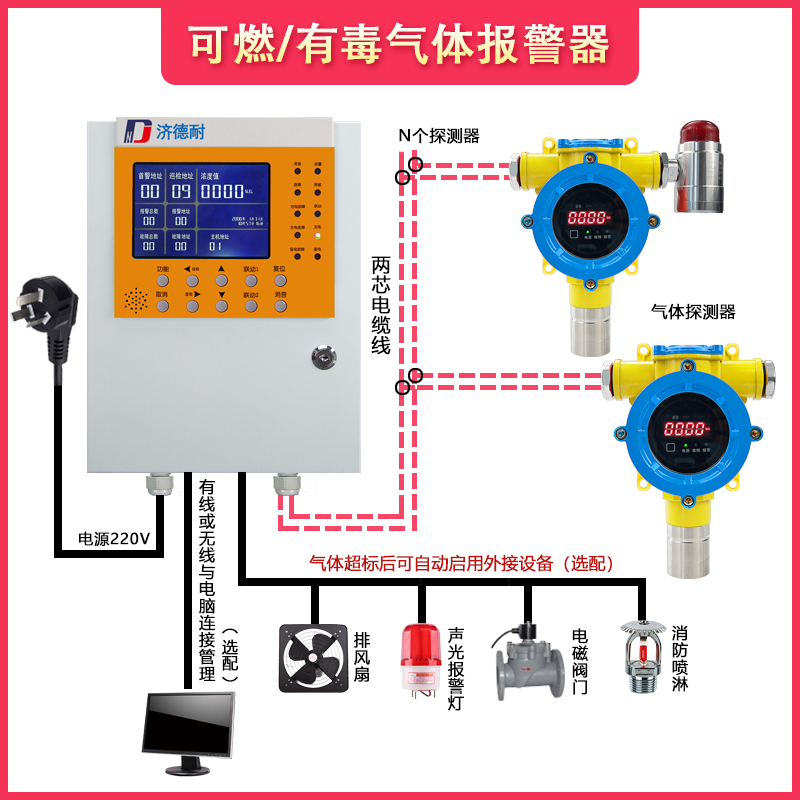

电源接线气体报警控制器的主电为 AC220V±15%，备电为 32.4VDC/1.8Ah（选配）。将控制器的电源线连接到合适的电源插座，确保电源稳定。在接线时，要注意区分火线、零线和地线，避免接错导致安全事故。

探测器接线探测器信号输出有 M - BUS 两总线/4 - 20mA 等方式。采用 M - BUS 两总线接线时，将探测器的两根信号线分别连接到控制器对应的 M - BUS 接口上，注意极性不要接反。如果采用 4 - 20mA 信号输出，将探测器的信号线连接到控制器的 4 - 20mA 输入接口。
对于多个探测器的情况，要按照一定的顺序进行接线，避免线路混乱。同时，要确保接线牢固，防止松动导致信号传输不稳定。

联动设备接线济南德耐电子的气体报警控制器支持开关量信号输出，可与排风系统、声光报警器、喷淋系统等消防设施联动控制。将联动设备的控制线连接到控制器的相应继电器开关量输出接口，根据实际需求设置联动逻辑。例如，当气体浓度超过报警设定值时，控制器可触发排风系统启动，降低气体浓度。

三、安装要点

控制器安装位置控制器应安装在便于操作和观察的位置，如值班室、监控室等。安装高度一般为 1.5 - 1.8 米，确保操作人员能够方便地查看控制器的显示信息和进行操作。
安装位置应远离强磁场、强电场和热源，避免对控制器的正常工作产生干扰。同时，要确保控制器周围通风良好，防止热量积聚影响设备性能。

探测器安装位置根据厂区内气体的密度和泄漏源的位置，合理安装探测器。对于比空气重的气体，如氯气、硫化氢等，探测器应安装在泄漏源下方；对于比空气轻的气体，如氢气、甲烷等，探测器应安装在泄漏源上方。
探测器的安装间距应根据气体的扩散特性和检测范围确定。一般来说，在室内，探测器的安装间距不宜超过 7.5 米；在室外，不宜超过 15 米。

布线要求布线应采用阻燃电缆，避免在易燃易爆环境中引发火灾。电缆应穿管敷设，防止受到机械损伤和外界干扰。
不同类型的信号线应分开敷设，避免信号干扰。例如，探测器的信号线和电源线应分开布线，以确保信号传输的准确性。

四、调试与校准

通电检查接线完成后，对气体报警控制器进行通电检查。观察控制器的显示是否正常，各指示灯是否亮起，如有异常情况，应及时检查接线是否正确。

参数设置根据厂区内的气体类型和检测要求，设置气体报警控制器的参数，如报警浓度设置、声光报警阈值等。济南德耐电子的气体报警控制器支持自定义报警点，可燃气体默认低报 25%LEL、高报 50%LEL，有毒气体可按气体类型定制。

探测器校准定期对探测器进行校准，确保检测精度。常规工业工况建议每年校准一次，高粉尘、强腐蚀、高湿恶劣环境建议每半年校准一次。校准方法可按照产品说明书进行操作，或联系济南德耐电子的专业技术人员进行指导。

五、常见问题及解决方法

报警误报可能原因：探测器周围存在干扰源，如电磁干扰、气流干扰等；探测器老化或损坏。
解决方法：检查探测器周围环境，排除干扰源；如探测器老化或损坏，及时更换探测器。

信号传输不稳定可能原因：接线松动、线路故障、控制器或探测器故障。
解决方法：检查接线是否牢固，修复或更换故障线路；如控制器或探测器故障，联系济南德耐电子的售后人员进行维修。

联动设备不动作可能原因：联动设备故障、接线错误、控制器设置错误。
解决方法：检查联动设备是否正常工作，修复或更换故障设备；检查接线是否正确，重新设置控制器的联动逻辑。
