执行标准：GB15322.1-2003《测量范围为0～100%LEL的点型可燃气体探测器》
          GB12358-2006《作业场所环境气体检测报警仪通用技术要求》
    管道井气体探测报警器集现场浓度采集探测、浓度显示、无限信息远传等为一体，专用模型设计简洁美观大方。防爆等级为Exd II CT6 Gb，防护等级为IP65，整个系统采用本安型设计，适用于地下管沟、地下阀门井以及室外无人值守站等极为恶劣的环境中。

    天然气属于易燃易爆气体，天然气管道遍布整个城市，尤其阀门井（室）数量众多，客观上存在安全隐患。基于天然气输配环节的安全要求，有必要对城市燃气管网地下管道的密闭空间进行定时检测，以保护燃气公司财产和市民的生命安全。
    因此建设一个技术先进、通用的城市地下管道阀门井（室）燃气泄漏报警器分析系统十分必要。
    城市地下管道阀门井（室）燃气泄漏报警器分析系统用来监测燃气管道井、阀门井（室）及电气井等地下设施可能出现的燃气泄漏情况和水位情况，及时发现可能的事故状况。

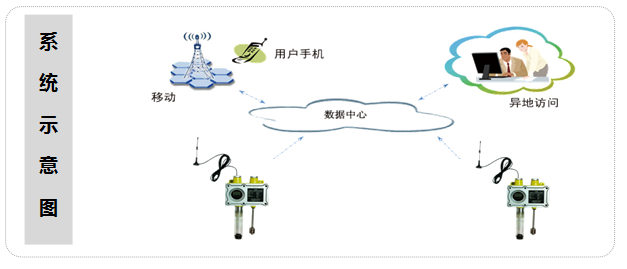

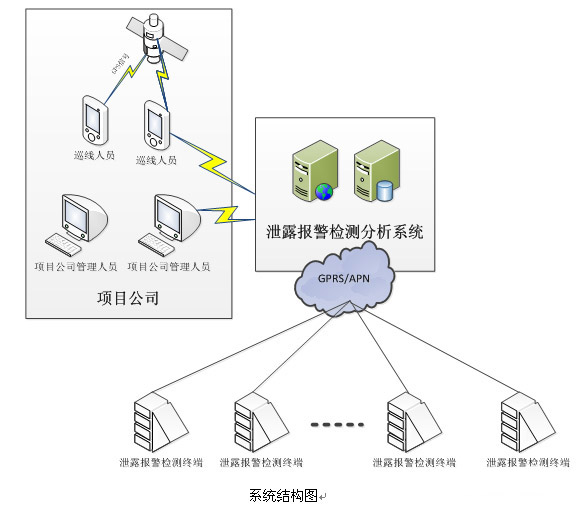

    城市地下管道阀门井（室）燃气泄漏报警器分析系统基于互联网应用模式B/S架构，采用IE浏览器作为操作窗口，提高系统的易用性，提供友好的操作界面。软件系统支持鼠标、键盘及快捷键的操作。系统提供监控机制，包括业务监控、网络监控、平台监控、数据库监控等，提高系统的可维护性。
    系统通过集群、冗余、备份等技术保证系统的可靠性，消除系统的单点故障，能够满足系统最长无故障工作时间等性能要求。软件系统采用良好的体系结构与设计思路，保证系统良好的响应速度，以及较高的并发处理的能力，并能在不影响系统运转的情况下做到软件模块的在线测试、更新、加载；重要数据的传输提供断点续传的功能，保证数据的安全。
    城市地下管道阀门井（室）燃气泄漏报警器分析系统软件平台采用青岛积成自主研发的ZA-D1000系统，具有以下功能：
1、数据采集与管理
1）数据采集与处理功能
    可采集以城市地下管道阀门井（室）燃气泄漏报警器终端的现场数据，也可支持透传方式直接采集智能仪表的数据，每个点采集方案可设如自定义频率、间隔、时刻等。
2）数据补招
    可以在通讯中断恢复等异常情况下进行数据补招，保证系统数据的完整性，补招时间跨度可以自定义。实时数据和历史数据可统一采集并存档管理。
3）图形化展示

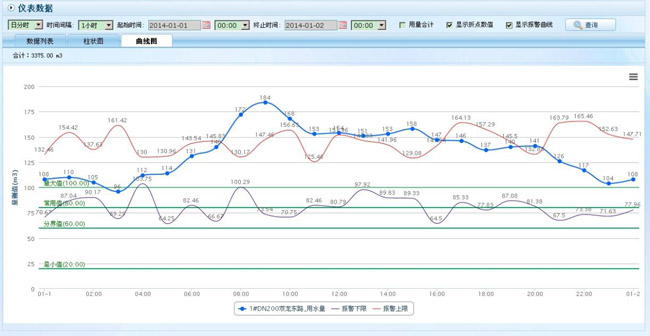

    系统支持实时数据和历史数据的展示。

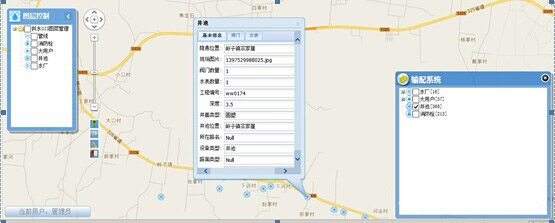

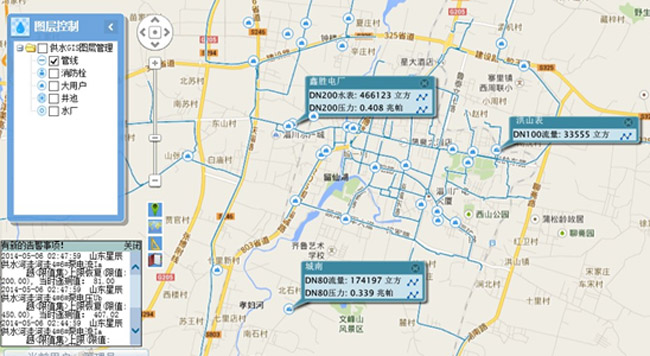

    支持地理图形式的数据展现，可以通过标记的地理位置查询用户用气数据，也可以通过用户信息定位用户的地理位置。
    在地图上会显示各阀门井（室）的详细位置、终端设备的安装信息、终端设备的配置信息、终端设备的实时数据，如遇超限报警可突出显示。

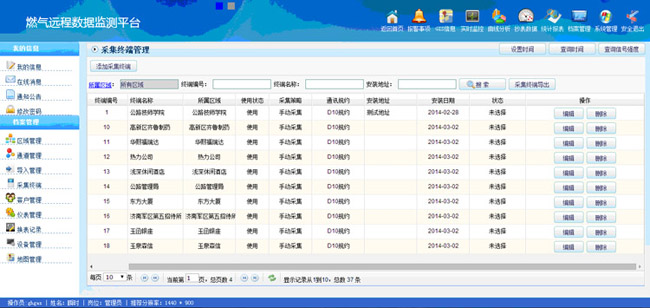

2、档案管理
    支持阀门井（室）、城市地下管道阀门井（室）燃气泄漏报警器终端、人员的档案管理。档案信息应包括阀门井（室）名称、编号、位置、建设时间、维修记录、巡检记录、终端参数、调零记录、维护记录、配置记录等。
    支持集中管理、分类管理等多种管理方式，其中集中管理用于统一报警、统一预测等，分类管理用于报警分析、统计分析等。系统支持庞大节点用户数量情况下的集中管理。
3、异常报警
    与专用硬件平台结合，可进行非法入侵、异常移动等报警；可对持续微小泄露等进行报警；泄露报警、水位变化等信号进行异常突变报警。
    可自动分析系统采集的探测数据，可对气体探测器及终端硬件本身的工作情况进行分析和诊断，进行硬件异常报警。
4、数据挖掘
    系统可根据近1-6个月数据进行数据挖掘，分析出异常事项高发区域、高发季节或时间。
    系统可根据数据挖掘预测出可能会发生泄漏的阀门井（室）。
5、安检管理
    常规安检管理：常规安检提醒、安检信息单派发与回录。
    异常触发安检：触发报警、监控异常等用户系统自动进行安检提示。
    安检事项管理：对安检事项实施闭环管理，支持文字、图片、多媒体等信息的备案。
    可与巡线终端结合实时记录巡线安检人员的位置信息，可在城市地图上显示所有巡线人员位置，巡线人员状态，巡线人员速度等巡线信息；可对巡线人员进行搜索定位；可对巡线人员下达工作指令。
    城市地下管道阀门井（室）燃气泄漏报警器分析系统的硬件部分为一体化的城市地下管道阀门井（室）燃气泄漏报警器终端，方便安装和维护。
    城市地下管道阀门井（室）燃气泄漏报警器终端的主要技术特点如下：
1、外壳采用防爆防水设计防爆级别为ExdⅡBT6 GB， 防水级别为IP68 即使整个浸没智能终端浸没在1米深的水中也不会损坏传感器和整体部件。整个系统采用本安设计适合于井区使用。
2、智能终端外置水位开关，当水位上升到传感器部位时，智能终端想上位机发出水位超限信号，同时传感器处于断电状态。当水位低于设定低点时向上位机发出信号解除报警状态。
3、智能终端采用机械结构和气堵方式对传感器进行防水保护。
4、终端采用可视人机界面，液晶显示。能够采用红外遥控器现场校准，也可采用数据终端通过上位机对传感器进行数据校准。
5、使用了低功耗、抗硅、抗硫化氢的传感器，降低了电池的负荷。采用比较密集的采样频率来对现场气体进行监控。在无故障，无报警时智能终端每45分钟向主机传送一次数据，如发生报警、故障，终端马上把数据发给终端。达到报警下限时报警间隔为5分钟（可调），达到报警上限时报警间隔为2分钟（可调）。所有数据均可通过上位机、遥控器现场调试。
6、智能终端采用电池供电，采用的是磷酸锰锂电池，这种电池自放电极低，并且符合本安认证。电池采用了模块化安装，换装方便。
7、智能系统内部采用模块化设计，全部线路板、电池采用胶封。即使在防水密封出现问题时也不会损坏整个终端。
8、系统带有自诊断功能，当传感器、电池等关键元器件发生故障，或电池电压低于3.3V时就会先上位机发出故障信号，且能够上报详细故障状态。当电池电压低于3.3V时还可以工作15天给更换电池留出充足空间。
9、智能模块采用一体式装配，贴壁安装（有安装支架）。防止浸水时壳体随水流摆动进水。
10、采用高性能的传感器，同时传感器内加装温湿度传感器对气体传感器进行二次补偿，保证传感器的稳定性。
11、内嵌31级无线信号放大，自动根据信号强度进行调节。GPRS 覆盖的地域均能使用，不受距离和范围限制。
    基于天然气输配环节的安全要求,建设城市地下管道阀门井（室）燃气泄漏报警器分析系统已是大势所趋，济南德耐电子有限公司的城市地下管道阀门井（室）燃气泄漏报警器分析系统一经推出，便受到中燃集团的大力支持，也在章丘天然气输气管网数据采集与监控系统项目, 中得到了很好的应用，切实有效地为各项目公司改善了生产运营管理水平，提高了安全运营率，提高了经济效益，获得了业主的一致好评。

资质认证

城市燃气管道井气体探测器通过公安部消防产品型式认可证书CCCF、国家消防电子产品质量监督检验中心检验报告、中华人名共和国制造计量器具许可证CMC、防爆合格证。

生产流程

济南德耐电子有限公司生产的城市燃气管道井气体探测器的厂家，已获得国家消防电子产品检测中心颁发的消防产品型式认可证书，具有国家质量技术监督部门颁发的计量器具生产许可证。
