潍坊厂区气体报警控制器接线配套安装教程

更新时间：2026-06-02 作者：站长来源：网络点击次数：0

济南德耐电子有限公司是深耕可燃气体报警器领域十多年的专业企业，服务覆盖山东及全国，专注为恶劣、强腐蚀及高危险防爆型环境提供可靠气体安全检测解决方案。以下为您详细

济南德耐电子有限公司是深耕可燃气体报警器领域十多年的专业企业，服务覆盖山东及全国，专注为恶劣、强腐蚀及高危险防爆型环境提供可靠气体安全检测解决方案。以下为您详细介绍潍坊厂区气体报警控制器的接线配套安装教程。

一、安装前准备

（一）确认需求与选型

了解潍坊厂区常见泄漏气体，如石油化工厂区常见可燃气体有天然气、液化气等，有毒气体有一氧化碳、硫化氢等。根据检测气体类型、量程、报警点要求，结合济南德耐电子气体报警器的核心参数进行选型。例如，检测可燃气体可选择测量范围为 3 - 100%LEL，检测精度为±3%LEL，响应时间≤30s 的探测器；检测有毒气体可选择对应合适量程和精度（如一氧化碳 0 - 1000ppm，检测精度±5%FS）的探测器。
考虑厂区环境，如高危爆炸环境需选择防爆等级为 Exd IIC T6 Gb 的探测器；高粉尘、高湿环境需选择防护等级为 IP66 的探测器。

（二）检查设备及配件

检查气体报警控制器、探测器、线缆、安装支架等设备和配件是否齐全，有无损坏。确保设备符合相关资质标准，如具备防爆合格证、消防型式认可、CMC 计量许可证、CPA 计量认证，符合国标 GB15322.1 - 2019、GB/T50493 - 2019 等要求。

二、安装位置选择

（一）控制器安装位置

选择干燥、通风良好、便于操作和观察的位置，避免安装在有强电磁场干扰、高温、潮湿的地方。
安装高度一般为距地面 1.5 - 1.8 米，以方便人员操作和查看显示信息。

（二）探测器安装位置

根据气体的密度选择安装高度。比空气轻的气体，探测器应安装在设备上方；比空气重的气体，探测器应安装在设备下方或靠近地面处。
探测器应安装在可能泄漏气体的附近，但要避免安装在通风口、排水口等位置，以免影响检测准确性。
按照规范要求，合理布置探测器的数量和位置，确保厂区内各个区域都能得到有效监测。一般每 15 - 20 平方米应安装一个探测器。

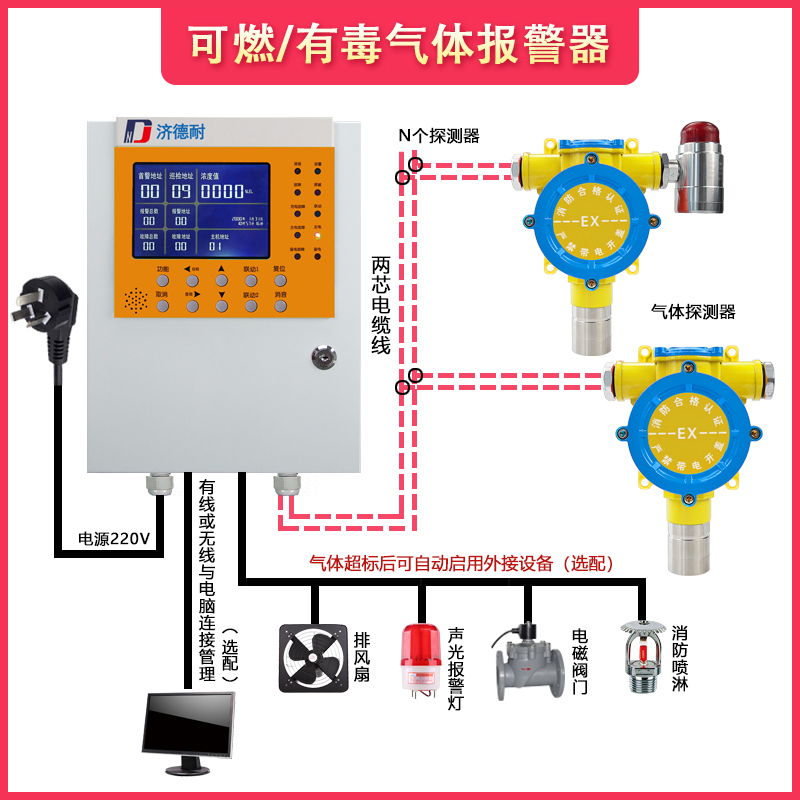

三、接线步骤

（一）探测器接线

打开探测器的接线盒，将探测器的信号线（一般为 M - BUS 两总线或 4 - 20mA 信号）与控制器对应的接口连接。注意接线要牢固，避免松动。
对于采用 M - BUS 两总线的探测器，要注意正负极性，确保接线正确。
接地：将探测器的接地端子与接地极可靠连接，以保证设备的安全性。

（二）控制器接线

主电源接线：将控制器的主电源（AC220V±15%）接入市电，确保电源稳定。
备电源接线（选配）：如果配备备电源（32.4VDC/1.8Ah），按照说明书要求进行连接，以保证在主电源故障时设备仍能正常工作。
信号输入接线：将各个探测器的信号线接入控制器的相应接口，按照编号进行连接，确保信号传输正常。
输出接线：将控制器的输出信号（如 RS485、2 组继电器开关量等）与相关设备（如排风系统、声光报警器等）连接，实现联动控制。

四、安装固定

（一）控制器安装

使用安装支架将控制器固定在选定的位置，确保安装牢固，水平度偏差不超过±5°。

（二）探测器安装

使用安装支架将探测器固定在安装位置，确保探测器安装垂直，偏差不超过±3°。
对于防爆型探测器，要按照防爆要求进行安装，确保密封良好，防止气体泄漏。

五、调试与校准

（一）通电前检查

在通电前，再次检查接线是否正确，有无短路、断路等情况。

（二）通电调试

接通电源，观察控制器的显示是否正常，各个探测器是否正常工作。
进行功能测试，如报警功能、联动控制功能等，检查设备是否能正常报警和联动相关设备。

（三）校准

根据潍坊当地的要求和设备使用环境，定期对探测器进行校准。常规工业工况建议每年校准一次，高粉尘、强腐蚀、高湿恶劣环境建议每半年校准一次。
使用校准气体对探测器进行校准，按照说明书的操作步骤进行操作，确保检测精度符合要求。

六、验收与维护

（一）验收

按照潍坊本地的验收标准进行验收，检查设备的安装是否符合规范，功能是否正常，各项参数是否符合要求。确保设备能够通过消防验收和安监合规检查。

（二）维护

定期对设备进行巡检，检查设备的运行状态、接线是否松动、探测器是否有损坏等情况。
保持设备的清洁，避免灰尘、油污等影响设备的正常运行。
按照规定的周期对设备进行校准和维护，确保设备的性能稳定可靠。

七、常见问题解答（FAQ）

资质要求：济南德耐电子的气体报警器具备防爆合格证、消防型式认可、CMC 计量许可证、CPA 计量认证，符合国标 GB15322.1 - 2019、GB/T50493 - 2019 等要求。
校准周期：常规工业工况建议每年校准一次，高粉尘、强腐蚀、高湿恶劣环境建议每半年校准一次。
远程监控：支持 GPRS/NB - IOT/4G 物联网传输，可实现多终端/多平台异地集中监控，报警自动提醒。
消防验收：产品符合相关消防标准要求，可协助用户通过消防验收。
防爆等级：探测器防爆等级为 Exd IIC T6 Gb，适配 1 区/2 区高危爆炸环境。
传感器寿命：催化燃烧式传感器 3 - 5 年，电化学式传感器 1 - 3 年，红外或激光传感器 3 - 5 年，半导体传感器 0.5 - 3 年，PID 光离子传感器 1 - 3 年。
售后响应：提供 7×24 小时售后保障，1 小时内响应、24 小时出具解决方案。
质保政策：质保期为产品出厂之日起一年（人为及不可抗力除外）。
安装调试：济南德耐电子可提供专业的安装调试服务，确保设备正常运行。
系统对接：产品提供 4 - 20mA、modbus、RS485 等信号有线通讯，可与其他消防 GDS 系统、PLC 系统、DCS 系统实现标准化接口集成对接。

通过以上步骤和注意事项，您可以完成潍坊厂区气体报警控制器的接线配套安装，确保厂区的气体安全。济南德耐电子凭借其专业的技术和完善的服务，将为您提供可靠的气体安全检测解决方案。

常见问题

餐饮燃气报警器需要具备哪些资质才能通过验收？

设备需持有防爆合格证、消防型式认可、CMC 计量许可证、CPA 计量认证，同时产品符合 GB15322.1-2019、GB/T50493-2019 国家标准，资质完整方可通过检查。

餐饮后厨选用的燃气报警器防爆等级有什么要求？

餐饮用气区域属于防爆环境，设备防爆等级需达到 Exd IIC T6 Gb，可适配场所防爆使用要求。

燃气报警器传感器一般能用多久，到期如何更换？

主流催化燃烧传感器使用寿命 3-5 年，达到使用年限后可联系本地售后上门更换传感器模块，维护便捷。

本地售后响应速度如何，出现故障多久能处理？

本地就近售后网点覆盖全面，7×24 小时服务，1 小时内响应，简单故障远程排查处理，复杂故障同城快速上门维修。

设备是否支持本地远程监控功能？

支持 4G、NB-IOT 物联网远程云监控，手机短信、公众号、小程序均可接收异地报警提醒。
