一、项目背景

天津化工园区内存在多种易燃易爆和有毒气体，如可燃气体（天然气、液化气等）、有毒气体（一氧化碳、硫化氢等）。一旦发生气体泄漏，可能引发爆炸、中毒等严重安全事故。因此，需要一套可靠的多路报警控制系统来实时监测气体浓度，及时发出警报并采取相应措施。济南德耐电子有限公司凭借其丰富的行业经验、齐全的产品资质和强大的定制化能力，承接了该项目。

二、项目需求分析

检测多种气体：园区内存在多种不同类型的气体，需要能够同时检测可燃气体和有毒气体，且检测精度要满足要求。
多路报警控制：实现多路气体浓度的实时监测和报警控制，确保在任何一路气体浓度超标时都能及时发出警报。
远程监控与联动：支持远程监控功能，方便管理人员在异地实时了解园区内气体状况。同时，能够与园区内的排风系统、声光报警器等消防设施实现联动控制。
适应复杂工况：化工园区环境复杂，可能存在高温、高湿、强腐蚀等情况，设备需要具备良好的防护性能和抗干扰能力。

三、解决方案

（一）产品选型

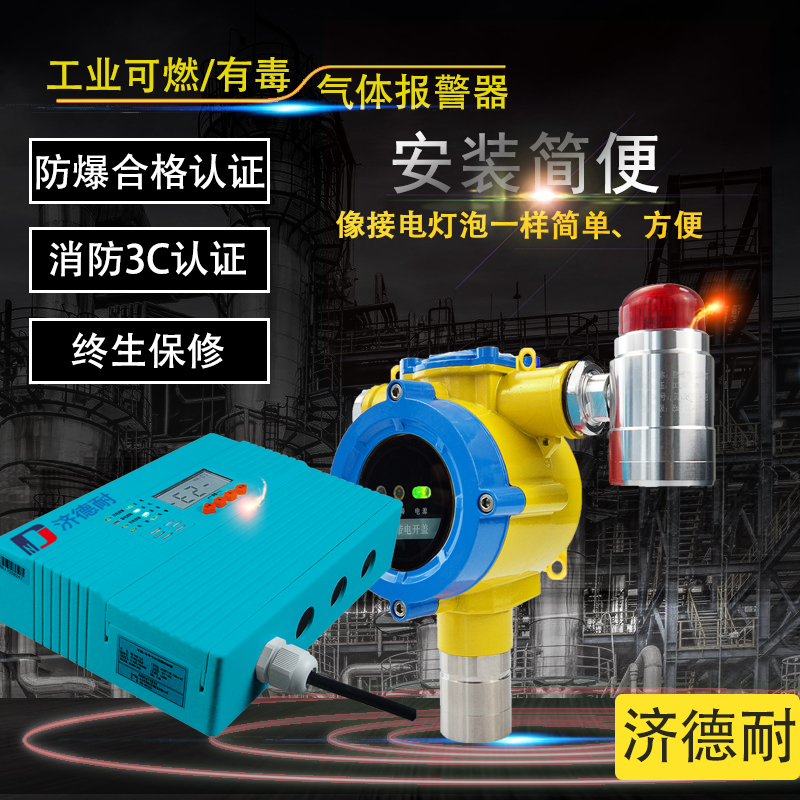

探测器：选用济南德耐电子有限公司的气体探测器，具有以下核心参数：检测精度：可燃气体±3%LEL；有毒气体±5%FS（常规）。
响应时间：可燃气体≤30s；有毒气体≤60s（常规）；T90＜25s。
防爆等级：ExdIICT6Gb，适配1区/2区高危爆炸环境。
防护等级：IP66，能有效抵御恶劣环境。
测量范围：可燃气体3 - 100%LEL；氧气0 - 25%VOL；一氧化碳0 - 1000ppm/0 - 2000ppm；硫化氢0 - 50ppm；氯气0 - 10ppm等。
信号输出：M - BUS两总线/4 - 20mA。

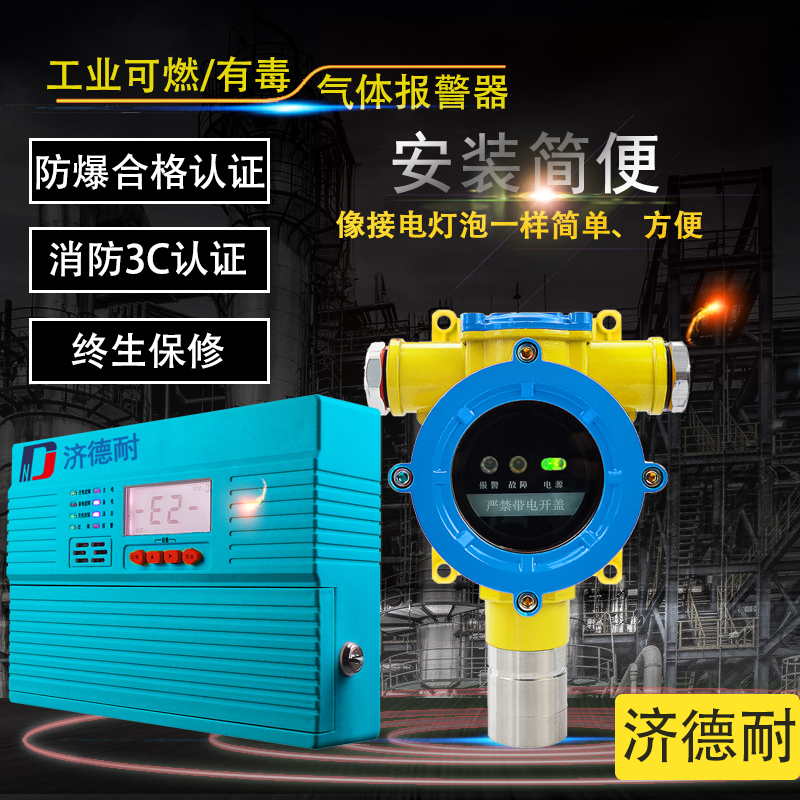

控制器：配套的气体报警控制器，参数如下：信号输出：RS485（Modbus/RTU）、2组继电器开关量、GPRS/NB - IOT/4G（选配）。
工作电压：主电AC220V±15%，备电32.4VDC/1.8Ah（选配）。
工作温度： - 20℃~ + 55℃/0℃~ + 40℃。
声光报警：≥75dB，故障/浓度报警不同声音，LED光报警。

（二）系统集成

将探测器安装在园区内各个可能发生气体泄漏的位置，通过M - BUS两总线或4 - 20mA信号将数据传输至控制器。
控制器通过RS485（Modbus/RTU）与上位机或其他系统进行通讯，实现数据的集中管理和远程监控。
利用控制器的继电器开关量输出，与园区内的排风系统、声光报警器等消防设施进行联动控制。当气体浓度超标时，自动启动排风系统，同时声光报警器发出警报。

（三）安装调试

安装要点探测器安装位置应根据气体的密度和可能泄漏的位置进行合理布置。对于比空气重的气体，探测器应安装在较低位置；对于比空气轻的气体，探测器应安装在较高位置。
控制器应安装在便于操作和维护的位置，且要保证通风良好。
布线应符合相关电气规范，避免信号干扰。

现场调试安装完成后，对系统进行全面调试。首先进行探测器的校准，确保检测精度符合要求。

测试控制器的各项功能，包括报警功能、联动控制功能、远程监控功能等。
模拟气体泄漏情况，检查系统的响应时间和报警准确性。

四、项目实施效果

实时监测与报警：系统投入使用后，能够实时监测园区内多种气体的浓度，一旦气体浓度超标，立即发出声光报警信号，提醒工作人员及时采取措施。
远程监控与管理：管理人员可以通过手机、电脑等终端设备远程监控园区内气体状况，实现异地集中管理。
联动控制有效：当气体浓度超标时，系统能够自动启动排风系统，降低气体浓度，同时声光报警器发出警报，有效避免了安全事故的发生。
稳定性与可靠性：济南德耐电子有限公司的产品具有良好的稳定性和可靠性，在复杂的化工园区环境中能够正常运行，减少了设备故障和误报的情况。
