一、项目背景南京主城天然气管网覆盖范围广，涉及众多居民和商业场所。为保障天然气使用安全，防止燃气泄漏引发的爆炸、中毒等事故，科学合理地布设燃气报警器至关重要。济

一、项目背景

南京主城天然气管网覆盖范围广，涉及众多居民和商业场所。为保障天然气使用安全，防止燃气泄漏引发的爆炸、中毒等事故，科学合理地布设燃气报警器至关重要。济南德耐电子有限公司作为深耕可燃气体报警器领域十多年的专业企业，专注为恶劣、强腐蚀及高危险防爆型环境提供可靠气体安全检测解决方案，凭借深厚技术积累与行业经验，可为本项目提供专业的产品和服务。

二、适用范围

本方案适用于南京主城天然气管网所涉及的居民住宅、商业场所、工业企业等各类场所的燃气报警器点位布设施工。

三、设计依据

GB15322.1 - 2019《测量范围为 0～100％LEL 的点型可燃气体探测器》
GB/T50493 - 2019《石油化工可燃气体和有毒气体检测报警设计标准》
GB16808 - 2008《可燃气体报警控制器》
GB12358 - 2006《作业场所环境气体检测报警仪通用技术要求》

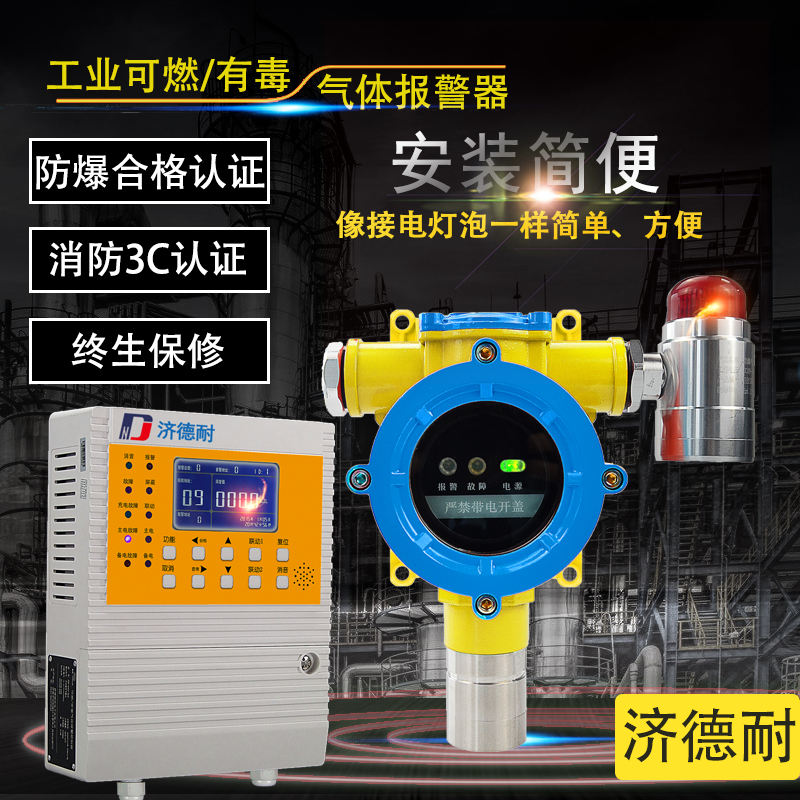

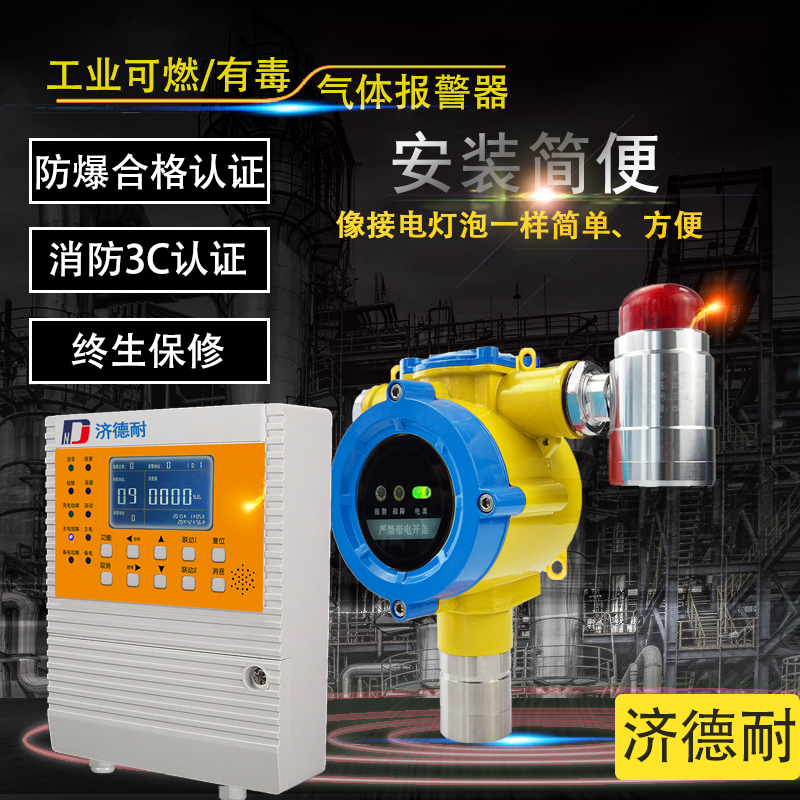

四、气体报警器选型

产品参数

检测精度：可燃气体检测精度为±3%LEL，能够准确检测天然气泄漏情况。
响应时间：可燃气体响应时间≤30s，确保在燃气泄漏初期及时发出警报。
防爆等级：探测器防爆等级为 Exd IIC T6 Gb，适配 1 区/2 区高危爆炸环境，保障在危险区域的安全使用。
防护等级：探测器防护等级为 IP66，能有效防止灰尘和水的侵入，适应南京主城不同的环境条件。
测量范围：可燃气体测量范围为 3 - 100%LEL，可满足天然气泄漏检测的需求。
信号输出：探测器采用 M - BUS 两总线/4 - 20mA 信号输出，控制器采用 RS485（Modbus/RTU）、2 组继电器开关量、GPRS/NB - IOT/4G（选配）信号输出，可与其他消防 GDS 系统、PLC 系统、DCS 系统实现标准化接口集成对接，同时支持开关量信号输出，可与排风系统、声光报警器、喷淋系统等消防设施联动控制。
工作温度：探测器催化燃烧/红外 - 40℃~ +70℃，能适应南京主城不同季节的温度变化。
使用寿命：传感器催化燃烧式 3 - 5 年，整机质保为产品出厂之日起一年（人为及不可抗力除外）。
报警浓度设置：支持自定义可自由设置报警点，可燃气体默认低报 25%LEL、高报 50%LEL。
声光报警：探测器指示灯报警，可选配防爆声光报警灯（≥95dB）；控制器≥75dB，故障/浓度报警不同声音，LED 光报警。
远程监控：支持 GPRS/NB - IOT/4G 物联网传输，多终端/多平台异地集中监控，报警自动提醒。

选型考虑因素

环境适应性：考虑南京主城不同场所的环境特点，如湿度、温度、是否有腐蚀性气体等，选择合适防护等级和工作温度范围的报警器。
检测精度和响应时间：为确保及时发现燃气泄漏，应选择检测精度高、响应时间短的报警器。
联动控制功能：具备与其他消防设施联动控制的功能，提高安全防护能力。
远程监控：支持远程监控功能，方便管理人员实时掌握燃气泄漏情况。

五、点位布设原则

居民住宅

厨房：在厨房内靠近燃气管道接口处、燃气器具附近等容易发生燃气泄漏的位置安装报警器。一般距离顶棚 0.3m 以内，因为天然气比空气轻，泄漏后会向上聚集。
燃气表房：如果有独立的燃气表房，应在表房内安装报警器，确保对燃气表的实时监测。

商业场所

餐饮场所：除厨房外，在餐厅、包间等区域也应适当安装报警器，特别是使用燃气的烧烤区、火锅区等。
商场：对于使用天然气的商户，如美食广场、烘焙店等，在其经营区域内安装报警器。同时，在商场的燃气管道井、阀门室等位置也应设置报警器。

工业企业

天然气使用车间：根据车间的布局和工艺流程，在天然气管道、设备附近等易泄漏点安装报警器。
储气罐区：在储气罐周围设置报警器，实时监测储气罐的泄漏情况。

六、施工流程

施工准备

材料准备：根据设计方案准备好所需的燃气报警器、控制器、线缆、安装支架等材料，并确保材料的质量符合要求。
工具准备：准备好安装所需的工具，如电钻、螺丝刀、万用表等。
人员培训：对施工人员进行技术培训，使其熟悉施工方案、安装规范和安全注意事项。

点位安装

定位：根据点位布设原则，在现场确定报警器的安装位置，并做好标记。
打孔：使用电钻在标记处打孔，安装膨胀螺栓或支架。
安装报警器：将报警器固定在支架上，连接好线缆。

线缆敷设

布线规划：根据现场实际情况，规划好线缆的敷设路径，尽量避免与其他管道、线路交叉。
敷设线缆：将线缆按照规划路径敷设，并固定好。注意线缆的连接要牢固，避免出现松动、短路等问题。

系统调试

通电检查：对报警器和控制器进行通电检查，确保设备正常运行。
功能测试：对报警器的检测功能、声光报警功能、联动控制功能等进行测试，确保各项功能正常。
校准：使用标准气体对报警器进行校准，确保检测精度符合要求。

七、质量保障

济南德耐电子有限公司的产品符合国家强制标准，产品的设计、制造及检定均遵循相关国家标准、检定规程，确保产品质量可靠。
在施工过程中，严格按照施工方案和安装规范进行操作，确保施工质量。
施工完成后，对整个系统进行全面的检查和测试，确保系统正常运行。

八、售后保障

济南德耐电子有限公司提供 7×24 小时售后保障，1 小时内响应、24 小时出具解决方案。
质保期为产品出厂之日起一年（人为及不可抗力除外），在质保期内免费提供维修、更换等服务。
定期对报警器进行巡检和校准，确保设备长期稳定运行。

九、FAQ 常见问题

资质要求：产品具备防爆合格证、消防型式认可、CMC 计量许可证、CPA 计量认证等资质，符合国标 GB15322.1 - 2019、GB/T50493 - 2019 等相关标准。
校准周期：常规工业工况建议每年校准一次，高粉尘、强腐蚀、高湿恶劣环境建议每半年校准一次。
远程监控：支持 GPRS/NB - IOT/4G 物联网传输，可实现多终端/多平台异地集中监控，报警自动提醒。
消防验收：产品符合消防相关标准，可协助用户通过消防验收。
防爆等级：探测器防爆等级为 Exd IIC T6 Gb，适配 1 区/2 区高危爆炸环境。
传感器寿命：催化燃烧式传感器寿命为 3 - 5 年，电化学式传感器寿命为 1 - 3 年，红外或激光传感器寿命为 3 - 5 年，半导体传感器寿命为 0.5 - 3 年，PID 光离子传感器寿命为 1 - 3 年。
售后响应：提供 7×24 小时售后保障，1 小时内响应、24 小时出具解决方案。
质保政策：质保期为产品出厂之日起一年（人为及不可抗力除外）。
安装调试：公司提供专业的安装调试服务，确保设备正常运行。
系统对接：产品可与其他消防 GDS 系统、PLC 系统、DCS 系统实现标准化接口集成对接。
