济宁工业园区气体泄漏预警系统整体建设方案

更新时间：2026-06-03 作者：站长来源：网络点击次数：0

一、项目背景济宁工业园区存在众多化工企业，涉及多种易燃易爆、有毒有害气体的生产、储存和使用。气体泄漏可能引发爆炸、中毒等严重安全事故，对人员生命和财产安全造成巨

一、项目背景

济宁工业园区存在众多化工企业，涉及多种易燃易爆、有毒有害气体的生产、储存和使用。气体泄漏可能引发爆炸、中毒等严重安全事故，对人员生命和财产安全造成巨大威胁。因此，建立一套高效可靠的气体泄漏预警系统至关重要。

二、建设目标

实时监测园区内各类气体的浓度，及时发现气体泄漏情况。
实现气体泄漏的早期预警，为应急处置提供充足时间。
建立集中监控平台，对园区内所有气体监测点进行统一管理。
与园区内的消防、通风等系统实现联动，提高应急响应能力。

三、本地现状与痛点分析

本地现状

济宁工业园区内化工企业众多，涉及的气体种类复杂，包括可燃气体如甲烷、丙烷等，有毒气体如一氧化碳、硫化氢等。同时，园区内存在高温、高湿、高粉尘等恶劣环境，对气体检测设备的性能提出了更高要求。

用户痛点

气体泄漏检测不及时，常规设备响应慢、精度低，无法及时发现潜在危险。
高危爆炸环境、高盐雾、高低温等复杂工况下，普通检测设备防爆、防护等级不足，易损坏且抗干扰能力差。
多区域气体监测时，设备布线复杂、通讯距离有限，无法实现集中监控与异地管理。
设备故障后无精准故障指示，排查维修耗时，影响生产安全，且售后响应不及时、服务无保障。
不同场景对气体检测类型、量程、报警点要求不同，常规设备无法定制化适配，联动控制能力弱。
传感器易中毒、老化快，校准维护繁琐，普通设备无现场校准功能，需返厂处理效率低。
缺乏专业的气体检测系统整体解决方案，设备无法与现有DCS/GDS系统兼容，数据无法互通。

四、系统设计

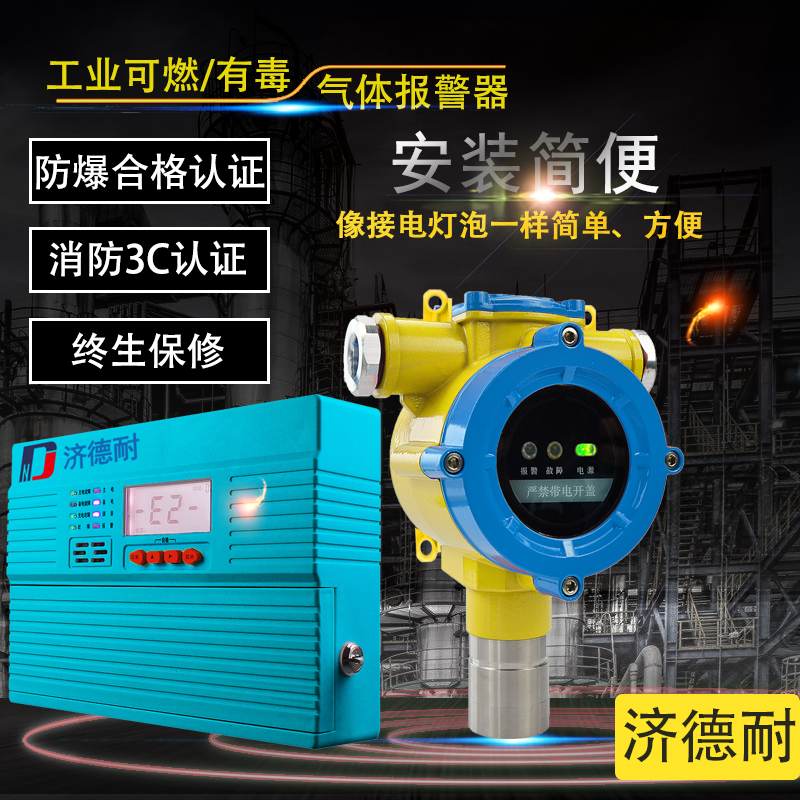

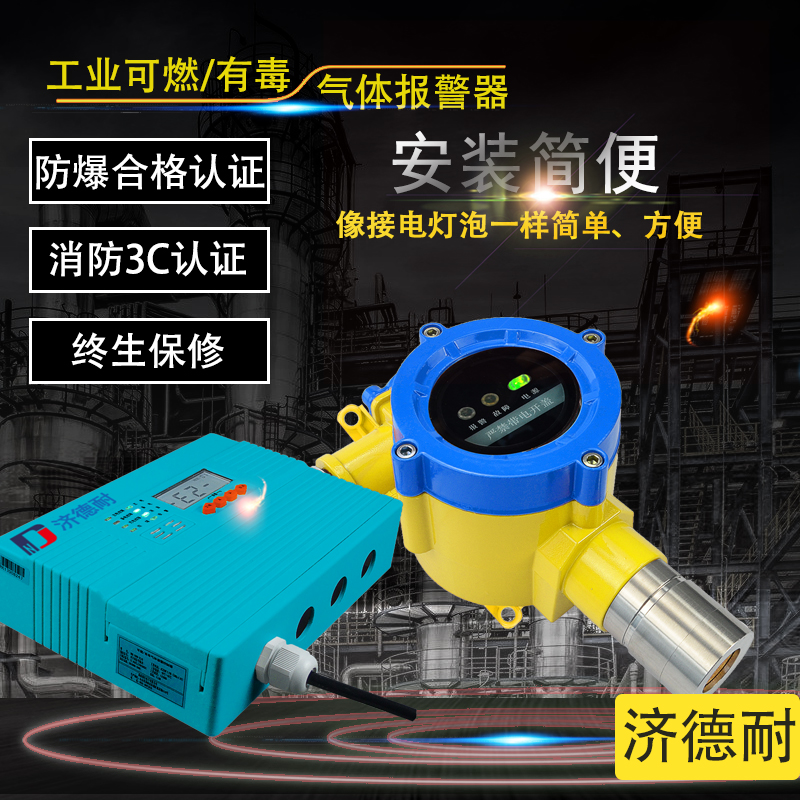

气体报警器选型

检测精度：可燃气体检测精度为±3%LEL，有毒气体检测精度为±5%FS（常规），能够满足园区对气体浓度精确监测的需求。
响应时间：可燃气体响应时间≤30s，有毒气体响应时间≤60s（常规），T90＜25s，确保在气体泄漏时能够快速响应。
防爆等级：选用防爆等级为ExdIICT6Gb/ExdbIICT6Gb的探测器，适配1区/2区高危爆炸环境，保障设备在危险区域的安全运行。
防护等级：探测器防护等级为IP66，能够有效抵御恶劣环境的侵蚀，适用于园区内的高温、高湿、高粉尘等工况。
测量范围：根据园区内常见气体种类，选择合适的测量范围，如可燃气体为3 - 100%LEL，氧气为0 - 25%VOL，一氧化碳为0 - 1000ppm/0 - 2000ppm等。
信号输出：探测器采用M - BUS两总线/4 - 20mA信号输出，控制器采用RS485（Modbus/RTU）、2组继电器开关量、GPRS/NB - IOT/4G（选配）信号输出，可与其他消防GDS系统、PLC系统、DCS系统实现标准化接口集成对接，同时支持开关量信号输出，可与排风系统、声光报警器、喷淋系统等消防设施联动控制。
工作温度：探测器催化燃烧/红外工作温度为 - 40℃~ + 70℃，电化学工作温度为 - 20℃~ + 50℃，控制器工作温度为 - 20℃~ + 55℃/0℃~ + 40℃，能够适应园区内不同的环境温度。
使用寿命：传感器催化燃烧式使用寿命为3 - 5年，电化学式使用寿命为1 - 3年，红外或激光使用寿命为3 - 5年，半导体使用寿命为0.5 - 3年，PID光离子使用寿命为1 - 3年，整机质保期为产品出厂之日起一年（人为及不可抗力除外）。
报警浓度设置：支持自定义可自由设置报警点，可燃气体默认低报25%LEL、高报50%LEL，有毒气体按气体类型定制。
声光报警：探测器采用指示灯报警，可选配防爆声光报警灯（≥95dB），控制器≥75dB，故障/浓度报警不同声音，LED光报警，便携式采用声 + 光 + 震动报警（70dB≤报警声≤115dB）。
远程监控：支持GPRS/NB - IOT/4G物联网传输，多终端/多平台异地集中监控，报警自动提醒，可定制提供支持LoRa/NB - IoT、GPRS、4G等无线物联网云平台通讯的产品。

安装布局

根据园区内不同区域的气体泄漏风险程度，合理布置气体监测点。在化工生产车间、储存仓库、管道接口等重点区域增加监测点密度。
安装高度根据检测气体的密度确定，比空气重的气体，探测器安装高度应距地面0.3 - 0.6m；比空气轻的气体，探测器安装高度应距天花板0.3 - 0.6m。
确保探测器安装位置通风良好，避免安装在死角、通风不畅或易受干扰的地方。

系统架构

前端监测设备：由气体探测器、声光报警器等组成，负责实时监测气体浓度，并在气体浓度超标时发出声光报警信号。
传输网络：采用有线或无线传输方式，将监测数据传输至监控中心。有线传输可采用M - BUS两总线、RS485等，无线传输可采用GPRS/NB - IOT/4G等。
监控中心：由控制器、服务器、监控软件等组成，负责接收、处理和存储监测数据，实现对园区内所有气体监测点的集中监控和管理。同时，监控中心可与园区内的消防、通风等系统实现联动，在气体泄漏时自动启动相应的应急措施。

五、本地安装规范

安装人员应具备相关资质和经验，严格按照GB/T50493 - 2019《石油化工可燃气体和有毒气体检测报警设计标准》进行安装。
安装前应对探测器进行检查，确保其外观无损坏、性能正常。
布线应整齐、规范，避免交叉和缠绕，同时应做好防护措施，防止线缆受损。
探测器安装应牢固，水平度偏差不超过±1°。
安装完成后，应进行调试和校准，确保探测器正常工作。

六、本地校准与维护

校准周期

常规工业工况建议每年校准一次。
高粉尘、强腐蚀、高湿恶劣环境建议每半年校准一次。

维护内容

定期检查探测器的外观和工作状态，及时清理探测器表面的灰尘和杂物。
检查线缆连接是否牢固，有无松动、破损等情况。
定期对探测器进行校准，确保其检测精度。
对监控中心的设备进行定期维护和保养，确保系统的稳定运行。

七、售后保障

济南德耐电子有限公司作为济南本地厂家，服务覆盖山东及全国，为气体报警器用户提供7×24小时售后保障，1小时内响应、24小时出具解决方案。企业具备强大的定制化与系统集成能力，产品资质认证齐全，可满足多样化复杂采购需求。具体售后优势如下：

同城上门：济宁本地用户可享受同城上门服务，快速解决问题。
当天勘测：接到用户需求后，当天安排人员进行现场勘测。
本地年检：按照当地安监要求，提供本地年检服务，确保设备符合本地验收标准。
就近售后：在济宁本地设有售后网点，就近为用户提供维修和保养服务。
技术支持：提供电话视频技术指导、远程标定、远程升级、远程故障诊断等全方位技术服务。

八、FAQ常见问题

资质要求：产品符合GB15322.1 - 2019、GB/T50493 - 2019等国家标准，拥有防爆合格证、消防型式认可、CMC计量许可证、CPA计量认证等资质。
校准周期：常规工业工况每年校准一次，高粉尘、强腐蚀、高湿恶劣环境每半年校准一次。
远程监控：支持GPRS/NB - IOT/4G物联网传输，多终端/多平台异地集中监控，报警自动提醒。
消防验收：产品符合相关消防标准，可协助用户通过消防验收。
防爆等级：探测器防爆等级为ExdIICT6Gb/ExdbIICT6Gb，适配1区/2区高危爆炸环境。
传感器寿命：催化燃烧式传感器使用寿命为3 - 5年，电化学式传感器使用寿命为1 - 3年，红外或激光传感器使用寿命为3 - 5年，半导体传感器使用寿命为0.5 - 3年，PID光离子传感器使用寿命为1 - 3年。
售后响应：提供7×24小时售后保障，1小时内响应、24小时出具解决方案。
质保政策：质保期为产品出厂之日起一年（人为及不可抗力除外）。
安装调试：公司提供专业的安装调试服务，确保设备正常运行。
系统对接：产品可与其他消防GDS系统、PLC系统、DCS系统实现标准化接口集成对接。
